硬件组成与装配

主流程

显示屏 -> 底座 -> 按键轴 -> 键帽/旋钮 -> 完成

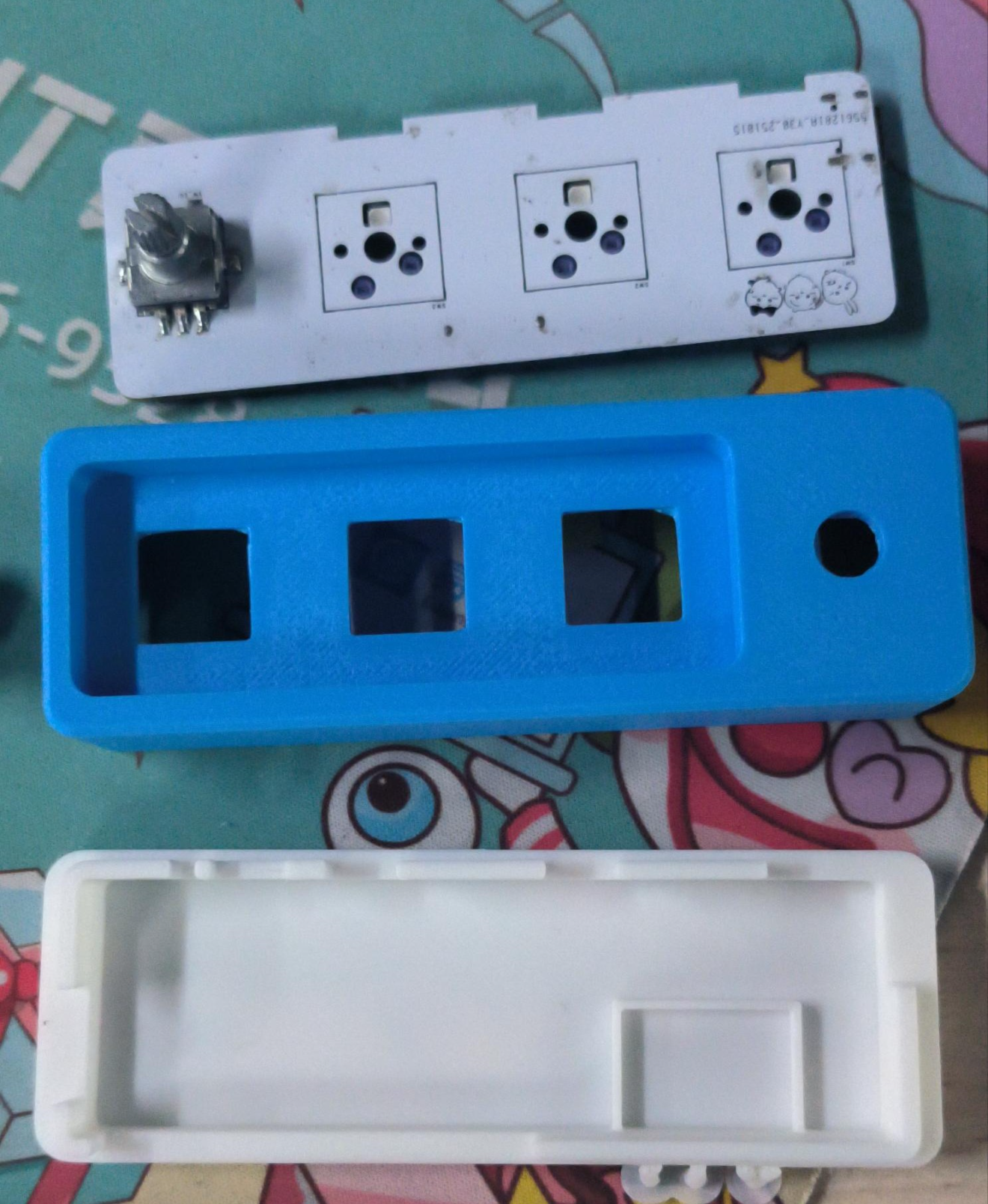

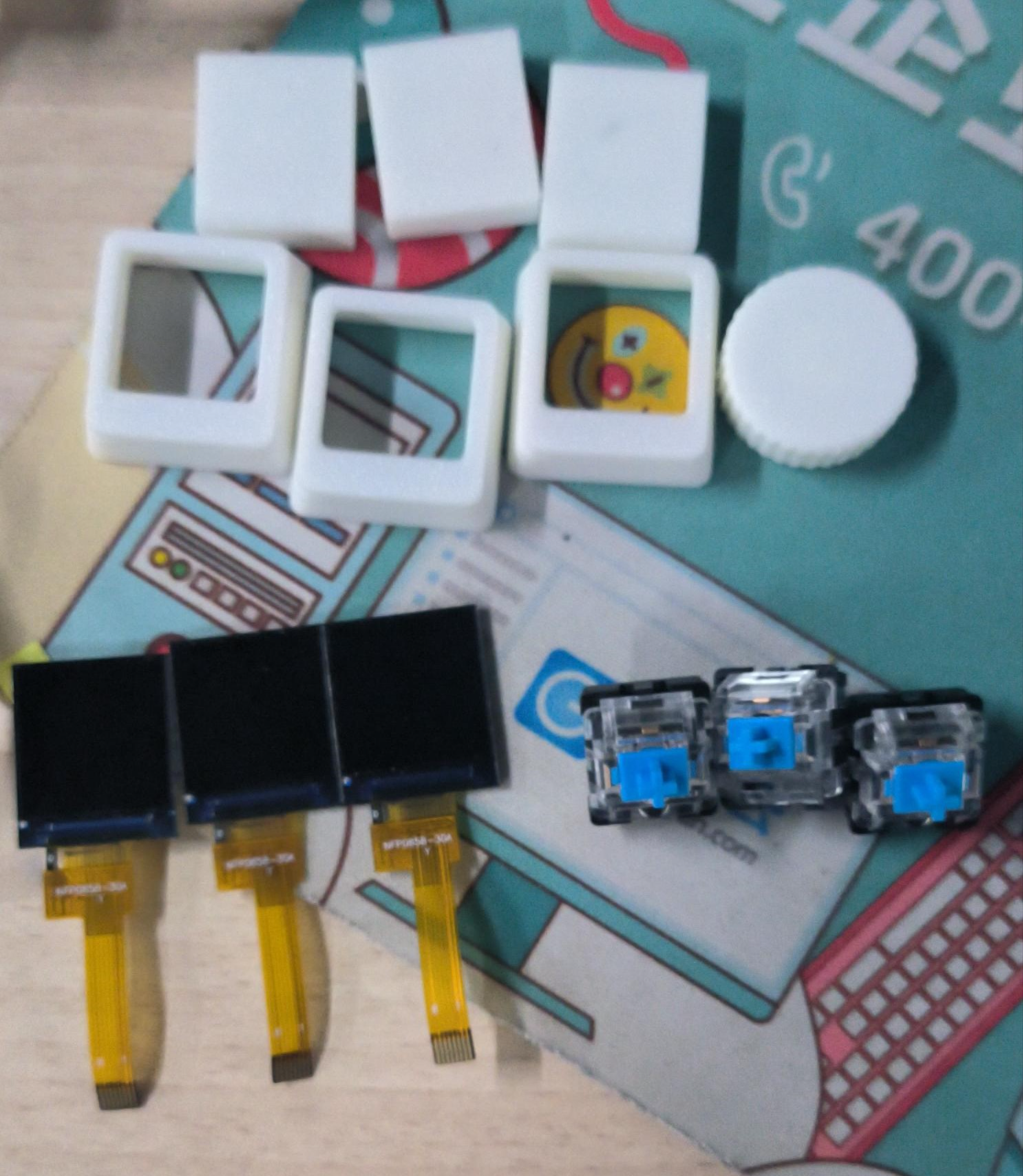

硬件清单

1. 组成键帽的盖子、底座x3
2. 旋钮盖
3. 显示屏x3
4. 键轴x3
5. PCB板
6. 外壳及底板



安装

屏幕安装

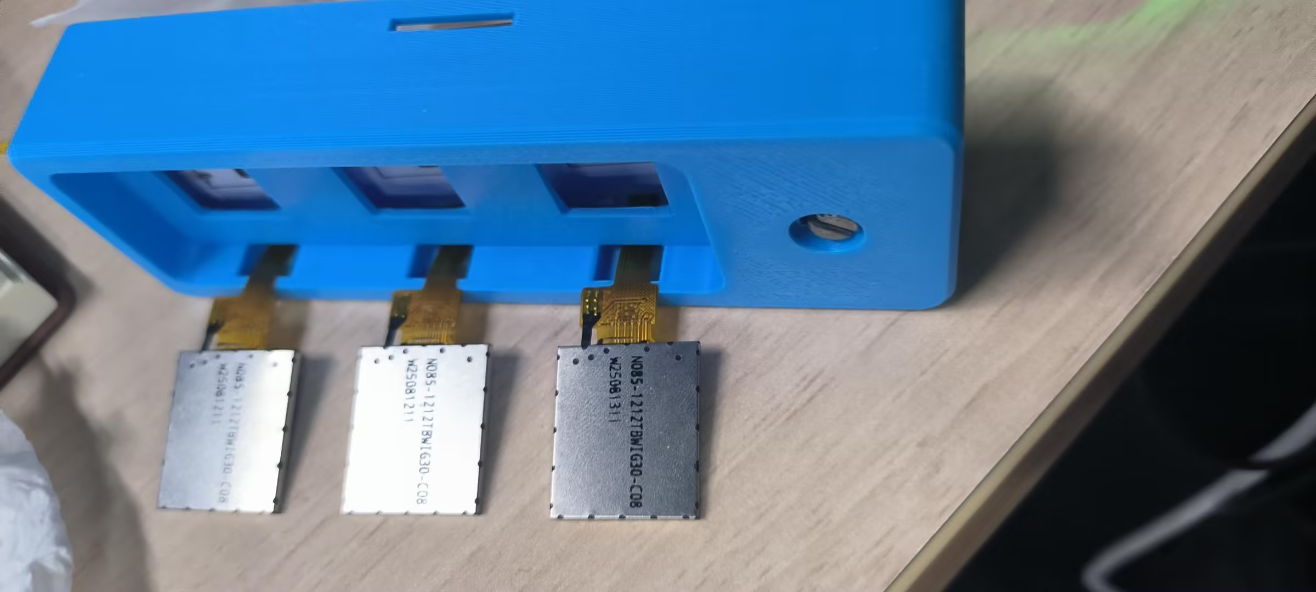

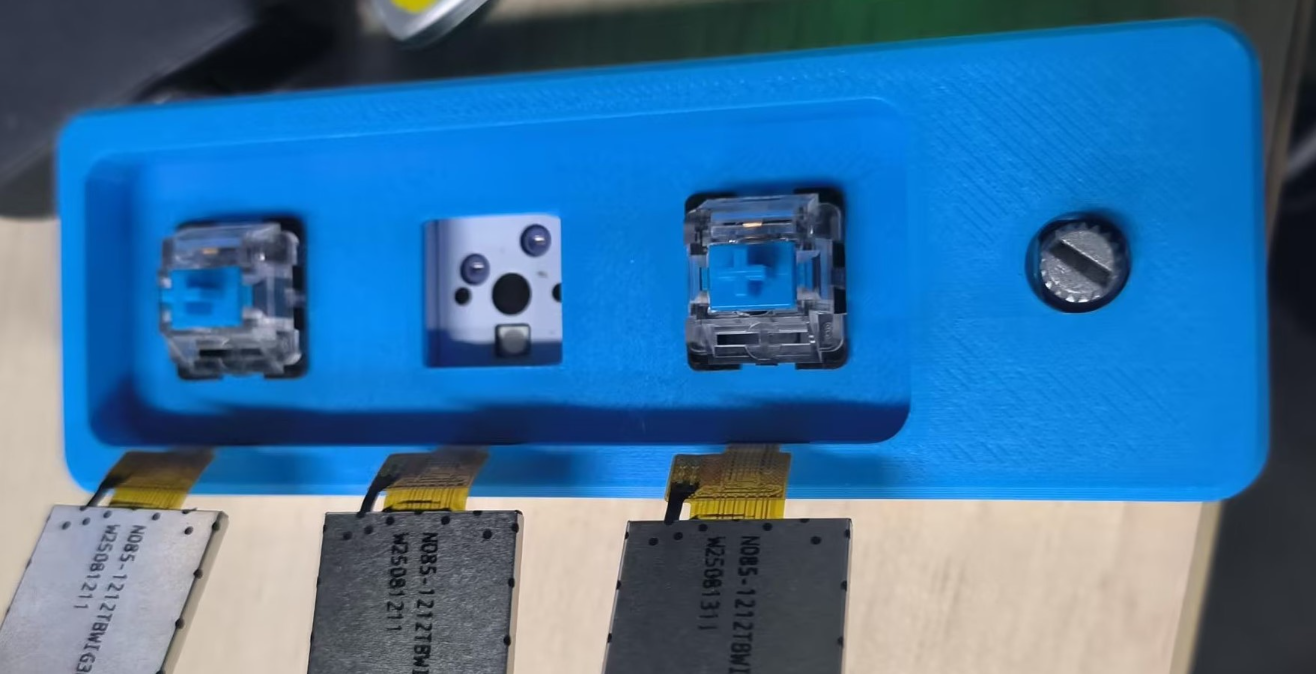

1. 将显示屏接口穿过外壳上的过孔，然后接到PCB上

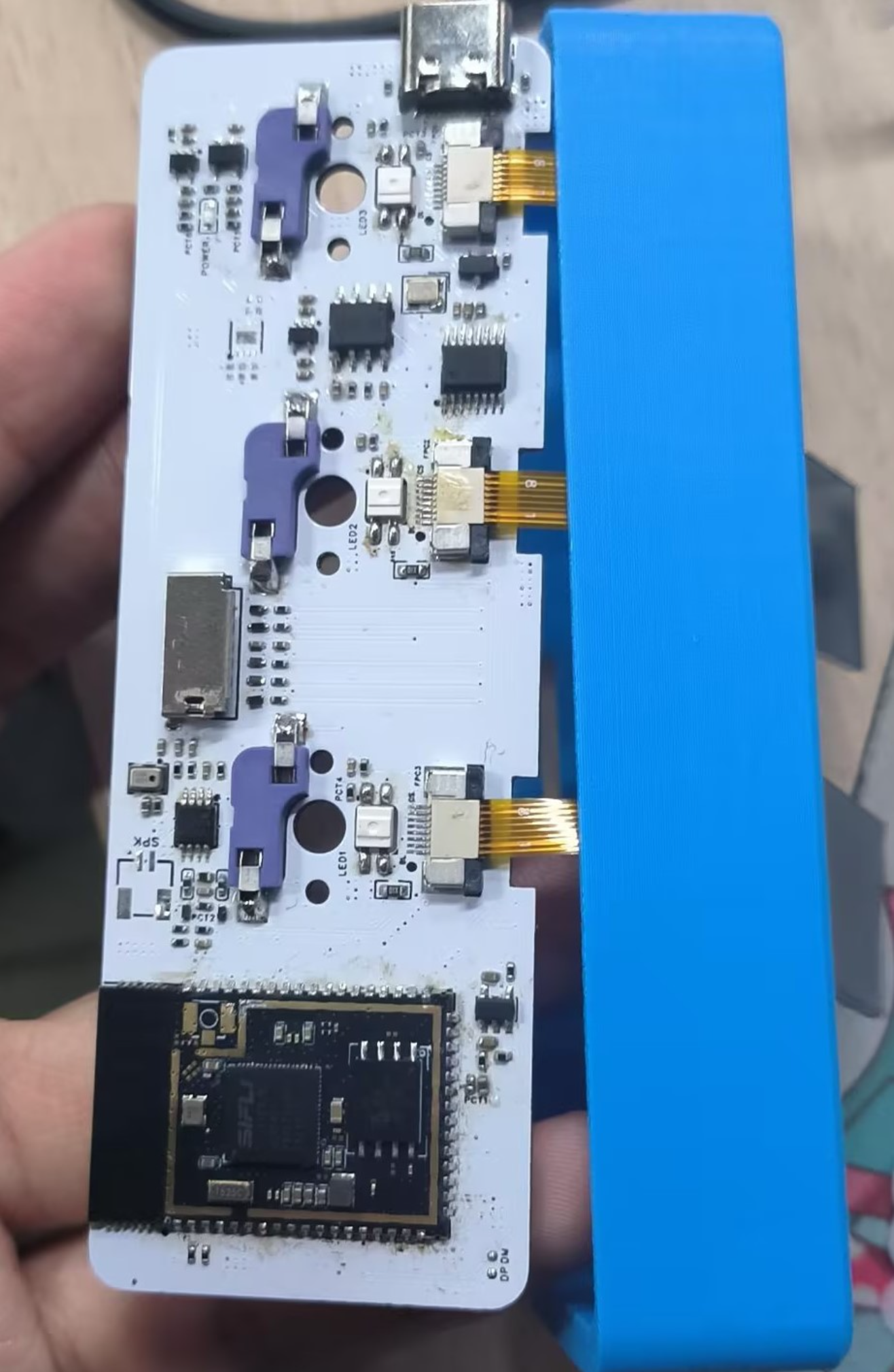

2. 将控制板与外壳如下垂直放置更方便安装

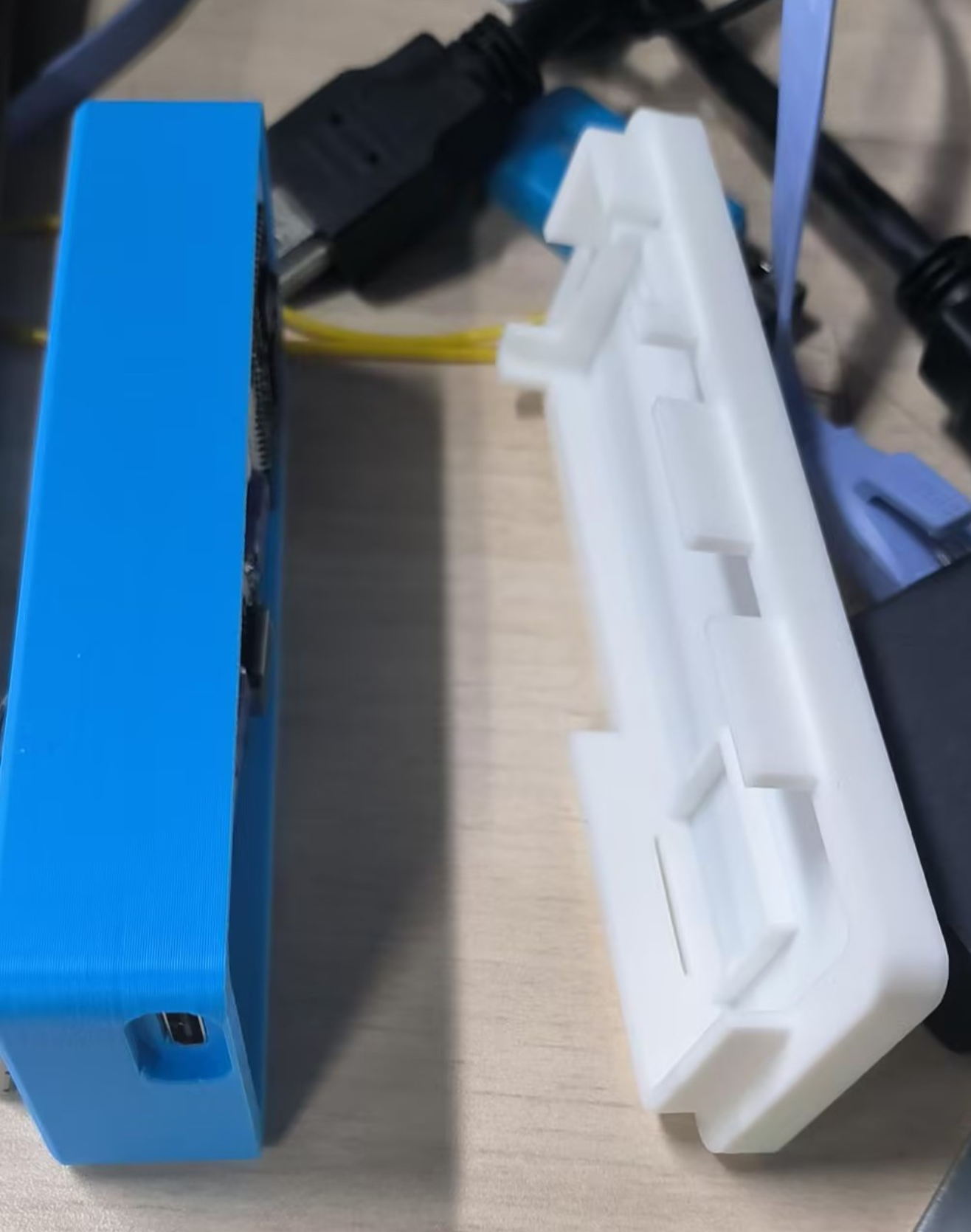

底座安装

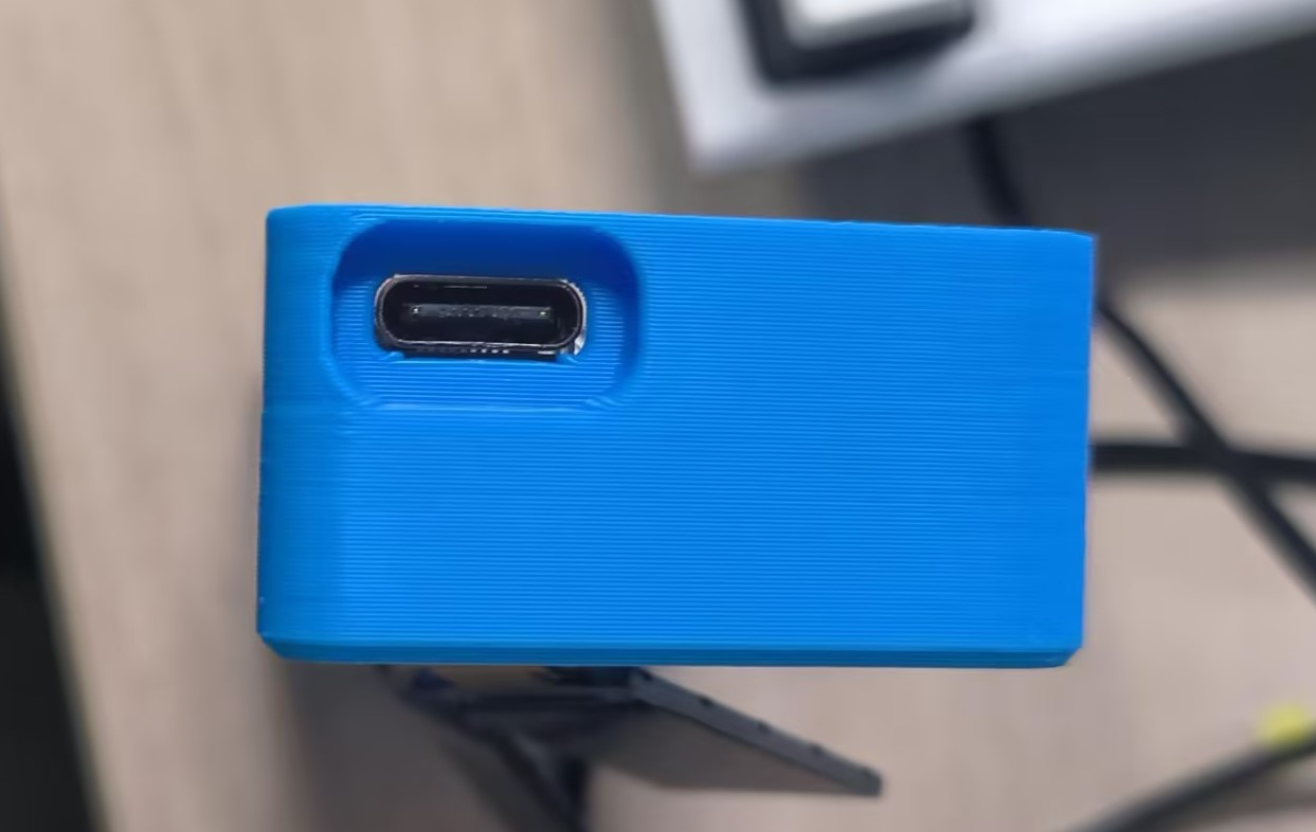

1. 将USB口对上外壳槽口处，

2. 底座对接方向如下图所示


安装键轴

1. 对准孔位，直接按入即可

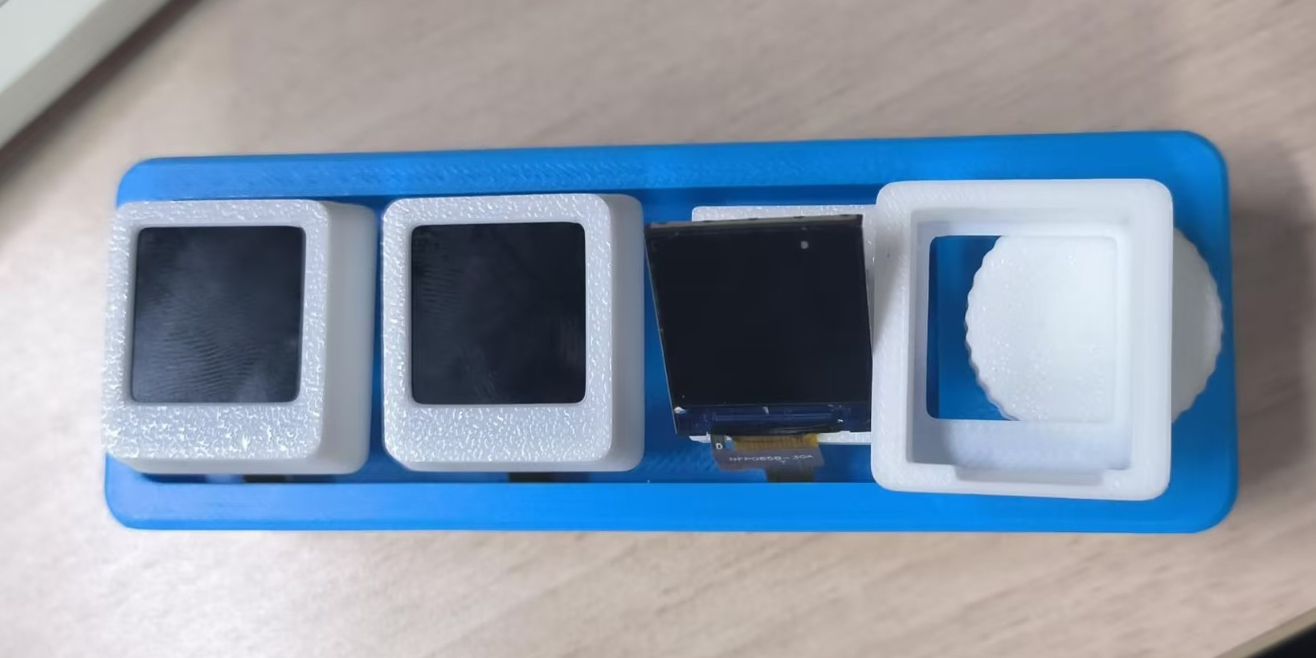

安装键帽/旋钮

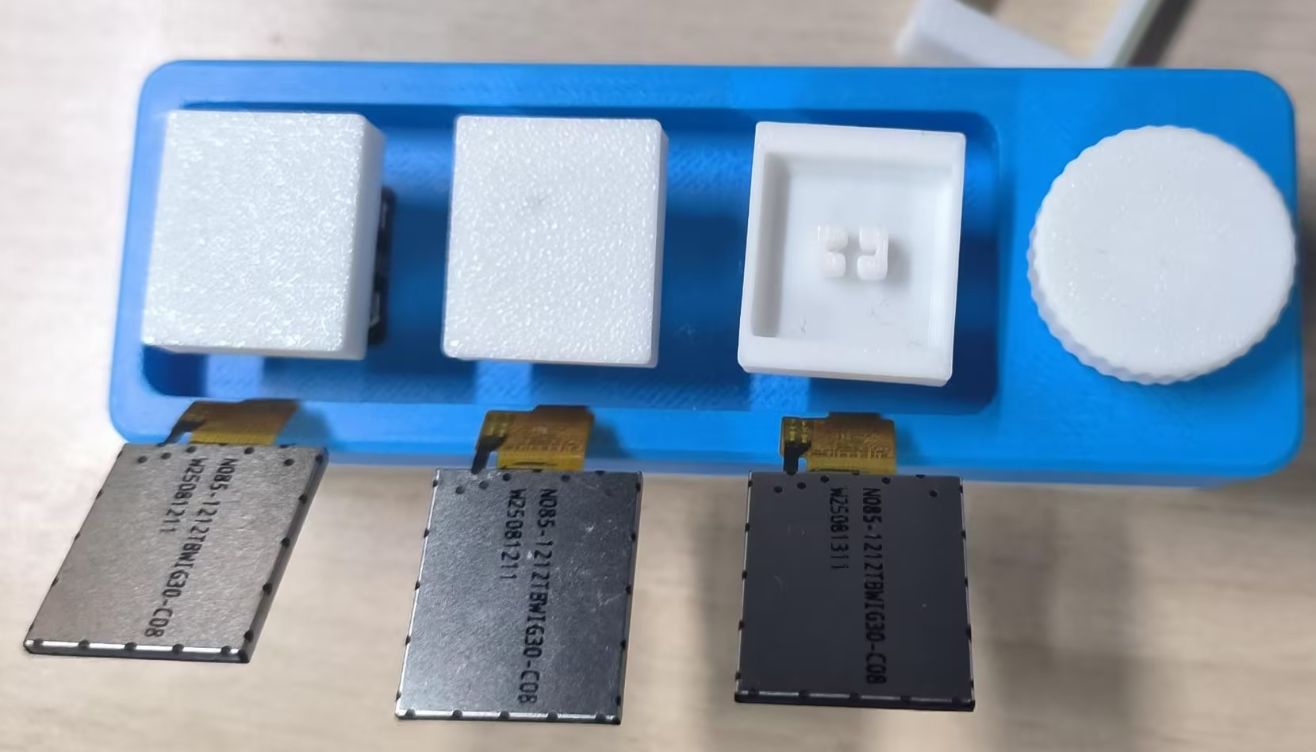

1. 先插上座子，方向如下

2. 然后盖上帽子，方向如下

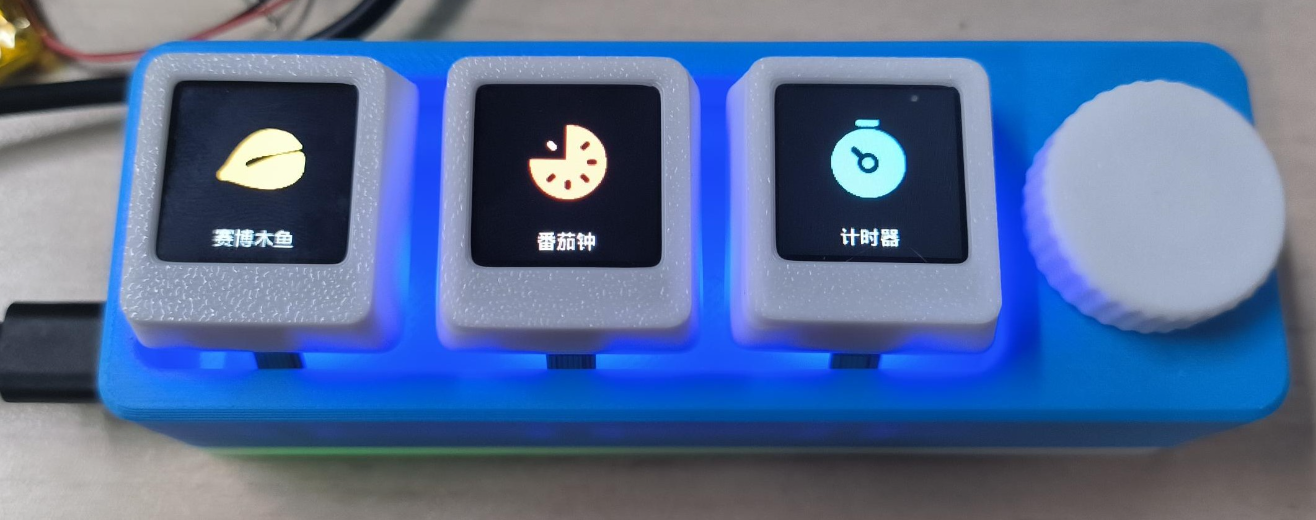

完成
